智能傳感器
VOCs+溫濕度傳感器

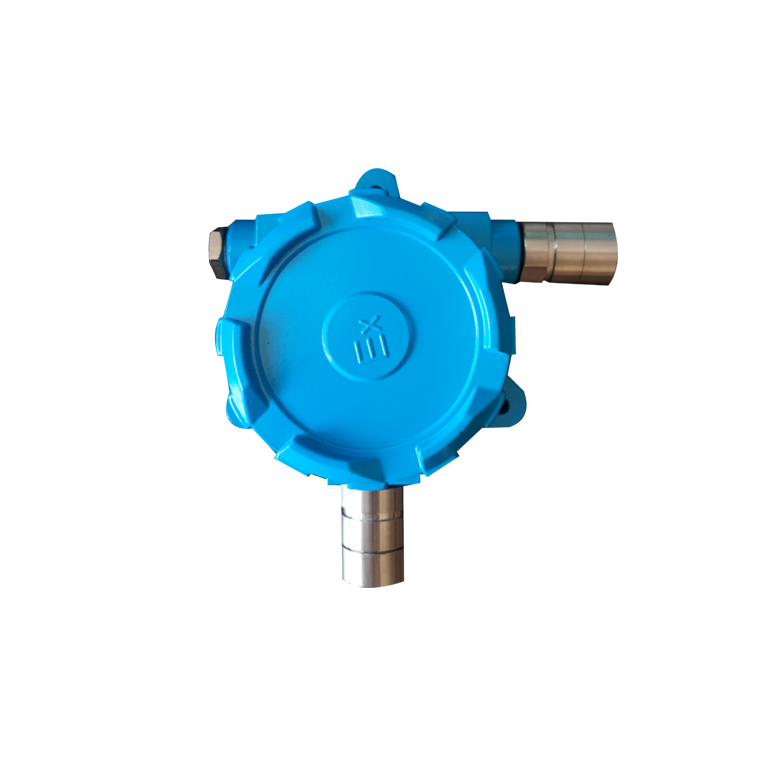

OSTD-V704 VOCs+溫濕度傳感器
硬件安裝
1：外部DC12V供電，其中導線 紅+12V、黃485B、藍485A、綠GND
2：安裝主板2個跳冒
3：安裝溫濕度傳感器
4：安裝VOC傳感器
（1）傳感器接頭罩內壁導電，VOC傳感器管座需要包裝塑料薄膜
（2）傳感器接頭罩不要安裝過緊
（3）禁止直接焊接VOC模組的插針，僅可焊接插針的管座
（4）更換VOC傳感器，直接拔掉管座小板子
（5）VOC傳感器底視圖
產品參數
√ VOCs探測范圍：0-1000ppm
√ VOCs分辨率：1ppm
√ VOCs使用環境：溫度：-40～55℃，濕度：0%～95%RH，無凝結
√ 溫度探測范圍 -40-123.8℃
√ 溫度精度：±0.5℃
√ 濕度探測范圍：0-100 %RH
√ 溫度精度：±4.5%RH
注意事項
5秒鐘未獲取到VOC傳感器數據，上傳0xFF 0xFF 錯誤碼
當終端接收到0xFF 0xFF （65535）時，請檢查VOC傳感器是否連接好，傳感器接頭罩是否安裝過緊。
