解決方案
雷電防護裝置智能監管預警系統

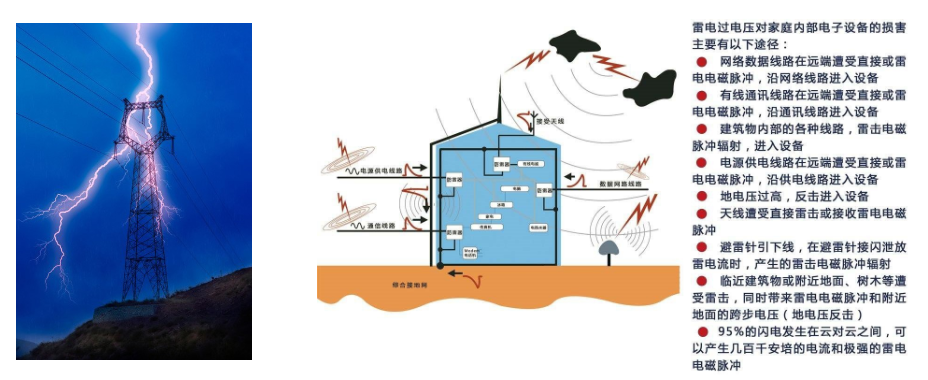

一、雷電危害
雷電釋放的瞬間，電壓過高、電流很大、能量釋放時間短，僅靠外部的防雷（避雷針等）是不夠的，雷電波會直接或間接侵入電源線、信號線、天饋線和金屬管道等，由此產生的雷電過電壓將對電子、電氣設備、信息網絡系統產生很大危害，造成難以估量的損失，有的甚至使整個系統癱瘓，造成無可挽回的損失。
二、需求分析
隨著微電子設備的廣泛應用和人們安全意識的提高，防雷裝置越來越多地被應用到各個領域，特別是在安全級別要求較高的單位和領域，更是需要高度重視的環節。因此，國家近年來也不斷出臺相應的標準，并且把它列為強制執行的標準。但是目前防雷行業依然采用傳統的防護措施，產品單一，檢測、監測、管理、維護手段落手，智能化程度低，無法實時掌握防雷裝置的運行狀況和各項防護數據，在防雷減災中，仍停留在“被動防護“范疇，無法保證運維人員在雷電襲擊前，便能夠獲知防雷設備是否在正常作業、排查出防雷系統隱患，從而更換已出現或易出現故障的防雷設備，導致整個防雷系統則形同虛設，給防雷減災帶來極大風險。
同時如何幫助運維人員規避上述風險，消除防雷系統隱患，全面提升防雷綜合管理水平，是防雷行業待解決的問題。
三、系統概述
我公司依據國際IEC、國家及各行業相關標準，在不斷總結前人先進經驗和開發的各類產品的基礎上研發生產了“雷電防護裝置智能監管預警系統”。該系統是一套智能化、軟硬件結合的雷電防護裝置遠程在線監測管理預警平臺，通過傳感網、物聯網、大數據、云計算、人工智能等技術實現雷電防護裝置的在線監測、管理、診斷、現狀分析及預警維護通知等。它對參與雷電防護的每個環節（雷擊數據、防雷模塊、接地質量等）實施在線監測，并通過有線或無線方式傳輸給智能監管預警云平臺，最終通過智能監管預警云平臺對整體防雷系統進行科學、精準、及時地監測，對采集到的雷電數據進行系統的統計和分析，實現了傳統防雷向數字化、網絡化和智能化的蛻變，進而將防雷減災上升到“主動預防“范疇，給防雷行業帶來一場深刻的變革，開創智能防雷監管的全新局面。

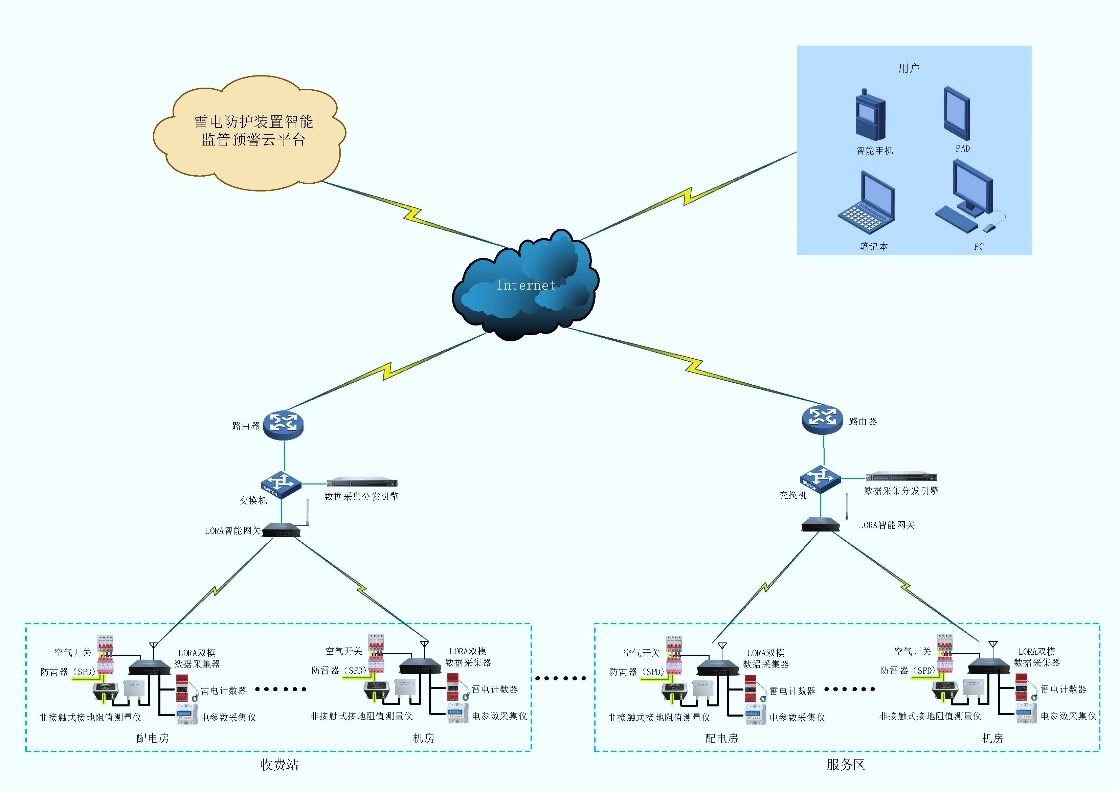

四、系統架構
五、系統功能

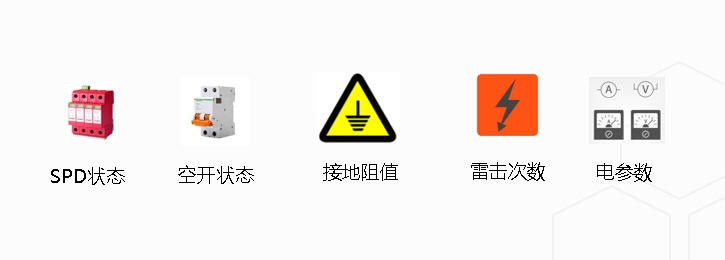

1、在線實時監測

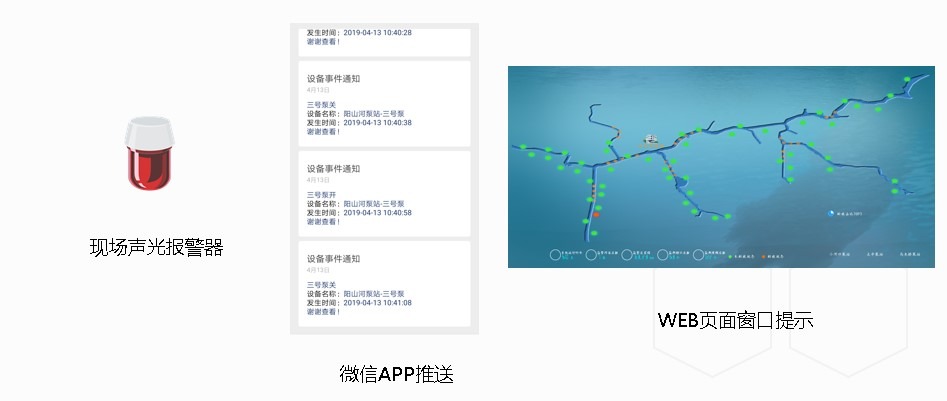

2、實時預警警報
支持現場聲光報警，微信、APP推送，后臺WEB頁面顯示等在線實時監測

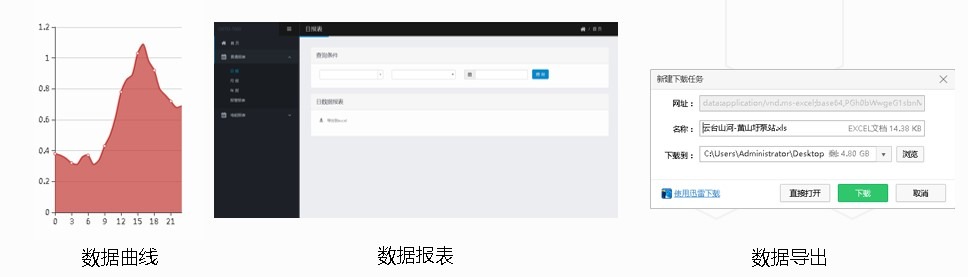

3、數據統計分析
數據圖表生成：根據監測的數據，生成圖表，直觀顯示。
歷史數據分析：對監測數據進行保存，隨時可查閱和分析歷史數據。
統計分析：可生成日月年報表，以及自定義報表，進行統計分析。

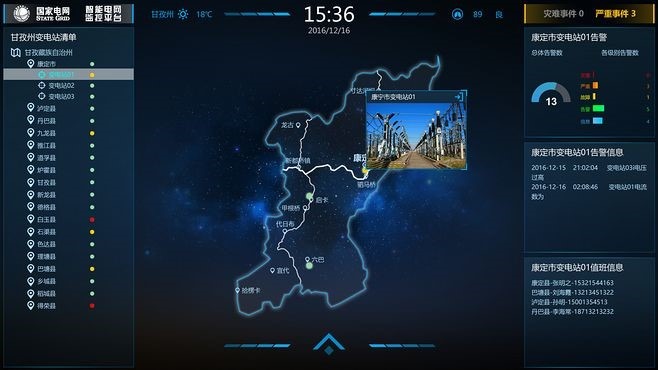

4、可視化大數據云平臺
5、移動APP應用
? 支持android 平臺、ios 平臺；
? 根據登錄用戶，顯示管轄區域內監測站點雷電防護裝置工作狀態；
? 防雷器異常，接地阻值超限，向用戶推送報警信息；
? 監測歷史數據查詢和顯示；
? 故障防雷設備清單及事故記錄。

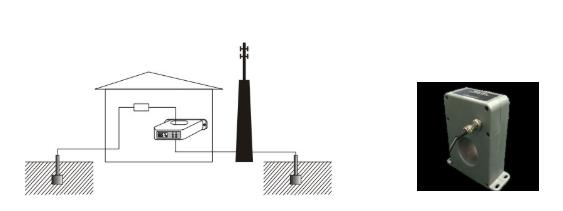

6、非接觸式接地阻值監測
? 實用新型專利
? 非接觸式測量、在線實時監測
? 高精度、高穩定性、高可靠性
? 地線穿心通過，絕不影響防雷接地效果和設施的正常運行
? 完全封閉，防雨淋、防塵、防腐、耐高低溫、阻燃等特性

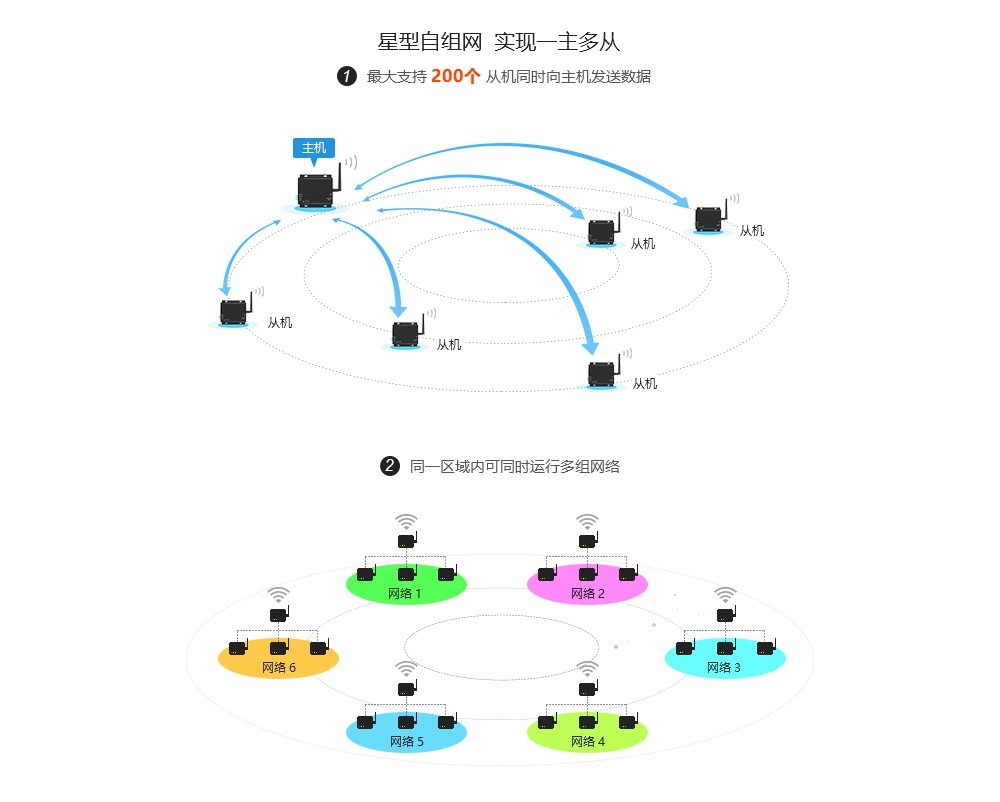

7、LORA無線通訊
? 星型自組網，實現一主多從
? 支持多節點并發
? 標準Modbus TCP協議
? 433MHz無線傳輸10km
? 節省了人力物力，降低成本
? 工程周期短、適應性好、擴展性好
六、系統特點
? 感知性：系統可對防雷器劣化程度，空開閉合狀態，接地電阻值，雷擊次數，電參數等實時監測和記錄。
? 可控性：通過對監測數據的自動傳輸和分析，發現防雷系統中存在的問題和隱患，出現異常狀況時自動報警，以便及時進行處置，減少雷擊災害。
? 集成性：系統采用模塊化網絡版設計，易于集成，可以掛接到綜合管理系統上，成為一個子系統，也可建立單獨系統。
? 跨平臺性：系統可以實現Windows，Android，iOS上使用，覆蓋了現有的主流平臺，用戶可根據自身需要實現組合配置。
? 可擴展性：系統具有廣泛的擴展空間，可根據需求進行其他在線監控功能的擴展，如電力、能耗、環境、消防、視頻監控等管理系統。
? 應用廣泛性：系統安裝方便，操作簡易，性能可靠，應用廣泛。
七、系統應用
適用于電力行業、交通行業、石油石化行業、新能源行業、通訊行業、環保水利行業、機場碼頭等防雷系統中，實現對用戶對防雷環境狀態實時的監測。
